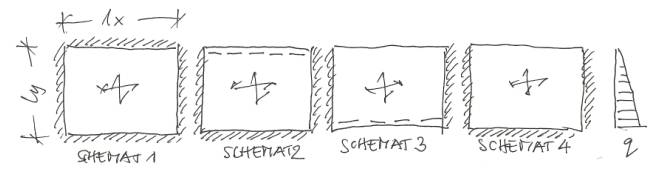

Zaprojektować prostokątną
ścianę zbiornika żelbetowego, którą przedstawiono schematycznie na rysunku,
dla założeń i danych podanych w tablicy poniżej.
Rysoodporność należy
przyjąć na poziomie 0,2mm, zaś beton o stopniu wodoszczelności W8.
Brakujące dane należy
przyjmować zgodnie z obowiązującymi normami i przepisami technicznymi.
Przykładowe wzory, opisy
i tablice pomocne do obliczeń znaleźć można w zakładce poniżej.
Obliczenia
statyczno-wytrzymałościowe wykonać można również programem Robot
Structural Analysis.
Projekt powinien zawierać następujące
etapy:
1.
Zestawienie obciążeń dla płyty zbiornika.
2.
Obliczenia statyczne płyty zbiornika
3.
Obliczenia wytrzymałościowe konstrukcji płyty
zbiornika.
4.
Wykonawczy rysunek konstrukcyjny płyty zbiornika oraz
detale konstrukcyjne.
5.
Opis techniczny.
|
Nr
|
SCHEMAT
PŁYTY ZBIORNIKA
|
WYMIARY
|
OBCIĄŻENIE
CIECZĄ
|
MATERIAŁY
|
|
tematu
|
lx
|
ly
|
grubość
h
|
BETON
|
STAL
|
|
|
m
|
m
|
m
|
q = kN/m
|
klasa
|
klasa
|
|
1
|
SCHEMAT
1
|
6,0
|
6,0
|
0,30
|
60
|
C20/25
|
AII
|
|
2
|
SCHEMAT
2
|
6,5
|
6,0
|
0,35
|
65
|
C25/30
|
AIII
|
|
3
|
SCHEMAT
3
|
7,0
|
6,0
|
0,40
|
70
|
C30/37
|
AIIIN
|
|
4
|
SCHEMAT
4
|
7,5
|
6,0
|
0,30
|
75
|
C35/45
|
AII
|
|
5
|
SCHEMAT
1
|
6,0
|
6,5
|
0,35
|
66
|
C20/25
|
AIII
|
|
6
|
SCHEMAT
2
|
6,5
|
6,5
|
0,40
|
72
|
C25/30
|
AIIIN
|
|
7
|
SCHEMAT
3
|
7,0
|
6,5
|
0,30
|
77
|
C30/37
|
AII
|
|
8
|
SCHEMAT
4
|
7,5
|
6,5
|
0,35
|
83
|
C35/45
|
AIII
|
|
9
|
SCHEMAT
1
|
6,0
|
7,0
|
0,40
|
86
|
C20/25
|
AIIIN
|
|
10
|
SCHEMAT
2
|
6,5
|
7,0
|
0,30
|
60
|
C25/30
|
AII
|
|
11
|
SCHEMAT
3
|
7,0
|
7,0
|
0,35
|
70
|
C30/37
|
AIII
|
|
12
|
SCHEMAT
4
|
7,5
|
7,0
|
0,40
|
75
|
C35/45
|
AIIIN
|
|
13
|
SCHEMAT
1
|
6,0
|
7,5
|
0,30
|
64
|
C20/25
|
AII
|
|
14
|
SCHEMAT
2
|
6,5
|
7,5
|
0,35
|
74
|
C25/30
|
AIII
|
|
15
|
SCHEMAT
3
|
7,0
|
7,5
|
0,40
|
80
|
C30/37
|
AIIIN
|
|
16
|
SCHEMAT
4
|
7,5
|
7,5
|
0,30
|
76
|
C35/45
|
AII
|
|
17
|
SCHEMAT
1
|
8,0
|
7,0
|
0,35
|
78
|
C30/37
|
AIII
|
|
18
|
SCHEMAT
2
|
8,0
|
8,0
|
0,40
|
80
|
C35/45
|
AIIIN
|

|
