AutoCAD -- kurs dla zaawansowanych

Lekcja 1

Witam w kolejnym cyklu lekcji poświęconych programowi AutoCAD. W trakcie tej porcji wykładów będziemy zgłębiali tajniki projektowania z zastosowaniem trzeciego wymiaru. Narzędzia AutoCAD-a doskonale nadają się do wykonywania modeli 3D, które mogą być następnie wykorzystywane w innych programach, np. w Viz-ie.

Na początek odświeżymy sobie wiadomości związane z rzutniami oraz powiemy kilka zdań na temat ich współpracy z układami współrzędnych. Jako, że tworzenie układów współrzędnych oraz zarządzanie nimi jest tematem kolejnej lekcji, nie będę w tej chwili zagłębiać się w ten problem. Naszym podstawowym celem będzie skupienie się na odpowiednim operowaniu rzutniami, aby praca z modelami trójwymiarowymi była jak najbardziej ergonomiczna. Na początek przygody z 3D proponuję narysować zwykły prostokąt. Będzie on punktem wyjścia do dzisiejszej lekcji. Z jego pomocą pokażę, w jaki sposób można ustawiać rzutnie tak, aby praca z nimi pozwalała na odpowiednie oglądanie danego modelu oraz dorysowywanie do niego odpowiednich elementów.


Rys. 1

Po uruchomieniu programu zwykle mamy na ekranie tylko jedną rzutnię oraz jeden układ współrzędnych zwany globalnym - oznaczenie globalnego układu współrzędnych jest umieszczone w lewym dolnym rogu ekranu.


Rys. 2

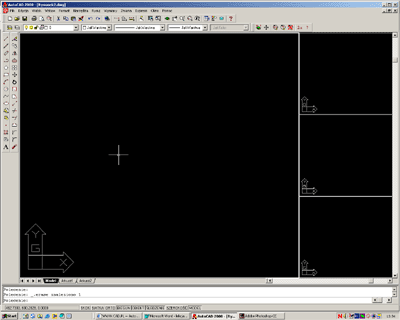

W kolejnym kroku proponuję uruchomić pierwszą wersję rzutni, która będzie stanowiła punkt wyjścia do Twoich dalszych prób, drogi Czytelniku. Ustawmy sobie rzutnie w taki sposób, jak niegdyś oferowało stare 3D Studio, a mianowicie jeden duży obszar roboczy oraz trzy małe rzutnie po prawej stronie ekranu.


Rys. 3

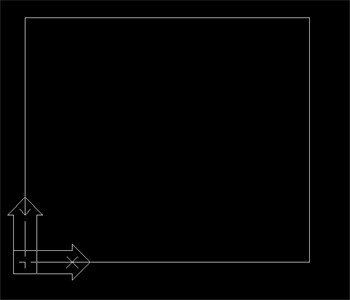

Oczywiście ustawienie rzutni jest sprawą indywidualną, ale od czegoś trzeba zacząć. Teraz możemy odpowiednio zmodyfikować nasz rysunek, dodając do każdej rzutni inny lokalny układ współrzędnych. Jak widać, wykonujemy to na płaskim rysunku z powodu jego prostoty i łatwości sprawdzenia, jak dany układ współrzędnych wpływa na parametry rzutni. Zacznijmy zatem definiowanie lokalnych układów współrzędnych. Najpierw przełączmy się do największej rzutni, a następnie wpisujemy z klawiatury polecenie LUW. Następnie z szeregu dostępnych opcji wybieramy polecenie Nowy. Program "poprosi" nas teraz o wskazanie punktu, który ma być początkiem nowego lokalnego układu współrzędnych. Proponuję wskazanie lewego dolnego rogu prostokąta. Spowoduje to uruchomienie lokalnego układu współrzędnych dla danego elementu ze środkiem w punkcie jego wstawienia.


Rys. 4

Dokładnie takie same kroki możemy wykonać dla pozostałych rzutni, ustawiając lokalne układy współrzędnych w różnych miejscach.

Co ma na celu wykonanie takiego prostego ćwiczenia? Już śpieszę z odpowiedzią. Nowsze pakiety oprogramowania przeznaczone do pracy w przestrzeni trójwymiarowej posiadają bardzo zaawansowane możliwości definiowania i modyfikacji tak zwanych płaszczyzn konstrukcyjnych, które możemy zaczepiać w punktach oraz na odpowiednich płaszczyznach modeli 3D. AutoCAD, niestety, nie posiada takich możliwości. Jeśli mamy np. kostkę sześcienną i chcemy w jednej z jej ścianek wywiercić otworek, musimy na tej ściance umieścić odpowiednio usytuowany układ współrzędnych. Z tego powodu powstała ta lekcja przypominająca i utrwalająca materiał dotyczący rzutni oraz lokalnych i globalnych układów współrzędnych. Jak przekonasz się w trakcie lektury kolejnych lekcji, z pozoru błaha sprawa związana z definiowaniem układów współrzędnych będzie strasznie denerwująca, a jej rozwiązaniem może być właśnie stosowanie rzutni, ponieważ układ lokalny zdefiniowany dla danej rzutni jest w niej pamiętany i istnieje możliwość powrotu do niego praktycznie w każdej chwili.

Kolejna lekcja zostanie poświęcona jeszcze dokładniejszemu omówieniu układów współrzędnych, które, jak widać, są sprawą bazową w modelowaniu 3D z zastosowaniem AutoCAD-a, oraz ich współpracy z widokami.
