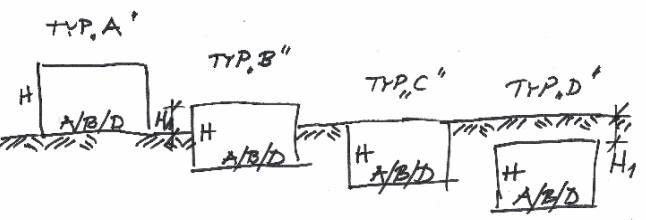

Wykonać fragment projektu zbiornika żelbetowego na wodę
o rzucie prostokątnym lub kołowym, który przedstawiono
schematycznie na rysunku poniżej dla założeń podanych
w tablicy poniżej. Rysoodporność należy przyjąć na poziomie 0,2mm,
zaś beton o stopniu wodoszczelności W8. Brakujące dane
należy przyjmować zgodnie z obowiązującymi normami i przepisami
technicznymi. Przykładowe wzory i opisy pomocne do
obliczeń znaleźć można na stronie powłoki (link na przycisku POWLOKI poniżej)
Projekt powinien zawierać następujące etapy:
1.
Zestawienie
obciążeń dla zbiornika oraz wstępny rysunek zestawczy zbiornika.
2.
Obliczenia
statyczne elementów konstrukcyjnych zbiornika
3.
Obliczenia
wytrzymałościowe elementów konstrukcyjnych zbiornika.
4.
Wykonawcze
rysunki konstrukcyjne wybranych elementów zbiornika oraz detale konstrukcyjne.
5.
Rysunek
zestawczy konstrukcji zbiornika.
6.
Opis
techniczny.
|
Nr
|
TYP
ZBIORNIKA
|
WYMIARY
|
OBCIĄŻENIE
NAZIOMU
|
MATERIAŁY
|
DANE
GRUNTU
|
|
tematu
|
H
|
H1
|
A
|
B
|
D
|
BETON
|
STAL
|
|
|
m
|
m
|
m
|
m
|
m
|
P
= kN/m2
|
klasa
|
klasa
|
|
1
|
"A"
|
6,0
|
|
6,0
|
6,0
|
|
5,0
|
C20/25
|
AII
|
piasek
średni i gruby
|
|
2
|
"B"
|
7,5
|
4,0
|
6,0
|
7,0
|
|
7,5
|
C25/30
|
AIII
|
średnio
zagęszczony
|
|
3
|
"C"
|
9,0
|
|
7,0
|
7,0
|
|
10,0
|
C30/37
|
AIIIN
|
piasek
drobny i pylasty
|
|
4
|
"D"
|
10,5
|
3,0
|
7,0
|
8,0
|
|
12,5
|
C35/45
|
AII
|
zagęszczony
|
|
5
|
"A"
|
12,0
|
|
|
|
6,0
|
15,0
|
C20/25
|
AIII
|
piasek
gliniasty
|
|
6
|
"B"
|
6,0
|
3,0
|
|
|
7,0
|
5,0
|
C25/30
|
AIIIN
|
twardoplastyczny
|
|
7
|
"C"
|
7,5
|
|
|
|
8,0
|
7,5
|
C30/37
|
AII
|
pyły
piaszczyste
|
|
8
|
"D"
|
9,0
|
2,0
|
|
|
9,0
|
10,0
|
C35/45
|
AIII
|
półzwarte
|
|
9
|
"A"
|
10,5
|
|
8,0
|
8,0
|
|
12,5
|
C20/25
|
AIIIN
|
glina
piaszczysta
|
|
10
|
"B"
|
12,0
|
2,0
|
8,0
|
9,0
|
|
15,0
|
C25/30
|
AII
|
półzwarta
|
|
11
|
"C"
|
6,0
|
|
9,0
|
9,0
|
|
5,0
|
C30/37
|
AIII
|
glina
|
|
12
|
"D"
|
7,5
|
3,0
|
6,0
|
8,0
|
|
7,5
|
C35/45
|
AIIIN
|
plastyczna
|
|
13
|
"A"
|
9,0
|
|
|
|
10,0
|
10,0
|
C20/25
|
AII
|
glina
zwięzła
|
|
14
|
"B"
|
10,5
|
4,0
|
|
|
10,0
|
12,5
|
C25/30
|
AIII
|
miękoplastyczna
|
|
15
|
"C"
|
12,0
|
|
6,0
|
9,0
|
|
15,0
|
C30/37
|
AIIIN
|
piasek
drobny i pylasty
|
|
16
|
"D"
|
9,0
|
3,0
|
7,0
|
9,0
|
|
5,0
|
C35/45
|
AII
|
zagęszczony
|
|
17
|
"A"
|
7,5
|
|
|
|
11,0
|
7,5
|
C30/37
|
AIII
|
piasek
gliniasty
|
|
18
|
"B"
|
9,0
|
2,5
|
|
|
12,0
|
10,0
|
C35/45
|
AIIIN
|
twardoplastyczny
|

|
