W czternastu poprzednich lekcjach przedstawiłem podstawy AutoCAD-a. Mogłeś się z nich dowiedzieć, w jaki sposób używać poszczególnych narzędzi. Teraz przyszedł czas na rysowanie konkretnych elementów projektu, z którymi na 100% spotkasz się w pracy zawodowej. Gdy mówię o elementach projektu, mam na myśli wyrwania, przekroje oraz przerwania. W tej lekcji pokażę algorytmy pozwalające zaoszczędzić masę pracy, a zarazem zyskać czas na przestudiowanie kolejnych lekcji.
Bardzo często podczas rysowania projektu zachodzi konieczność wykonania wyrwania w celu dokładnego zademonstrowania detalu. Najlepszym przykładem przedstawienia różnych sposobów prezentacji szczegółów danego elementu jest połączenie śrubowe. Jest to podręcznikowy wręcz przykład, ponieważ połączenia śrubowe można pokazać na wiele różnych sposobów i każdy z nich będzie prawidłowy. Poniższy rysunek przedstawia cztery przykłady prezentacji połączenia śrubowego.

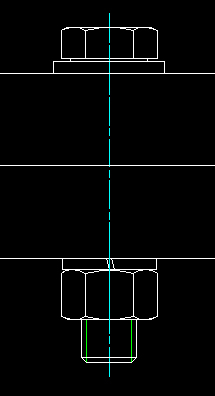

Rys. 1. Rysunek przedstawiający połączenie śrubowe, bez zagłębiania się w szczegóły montażowe

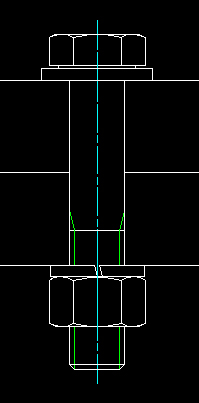

Rys. 2. Normalna prezentacja połączenia śrubowego

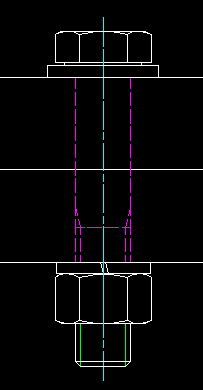

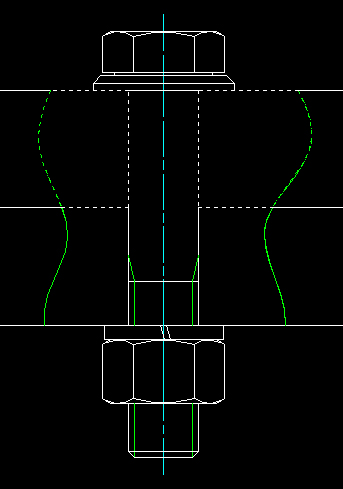

Rys. 3. Połączenie śrubowe z ukrytymi liniami tworzącymi zarys śruby
Rys. 4. Połączenie śrubowe z wyrwaniem -- pokażę, w jaki sposób można wykonać takie wyrwanie z zastosowaniem narzędzi AutoCAD-a
Jak widać, mamy wiele możliwości zaprezentowania praktycznie jednego elementu w taki sposób, aby ekipa warsztatowa potrafiła bez problemu wykonać zaprojektowane urządzenie. My jednak skupimy się w tej chwili na wyrwaniu, ponieważ z tą formą prezentacji elementów zawsze są problemy. Prezentowanie elementów na pozostałe sposoby jest bardzo łatwe, więc ich omawianie nie ma sensu. OK, dosyć teoretyzowania, zabierzmy się do pracy
Pierwszym krokiem jest założenie warstw -- pamiętajmy, że warstwy możemy zakładać w zależności od potrzeb, natomiast warto założyć zestaw minimum pozwalający na wykonanie obrysu, elementów rysowanych cienkimi liniami (zaznaczenie gwintu czy boków samego wyrwania), przypisanie im kolorów oraz rodzajów linii.
Drugim krokiem będzie narysowanie dwóch blach -- będą to elementy, które chcemy połączyć oraz pokazać ich wyrwanie.
Kolejnym krokiem jest narysowanie śruby wraz z podkładkami -- proponuję narysowanie śruby według Polskiej Normy. Pozwoli to na dobranie podkładek oraz nakrętki według tej samej normy oraz znacznie uprości proces samego projektowania. Normy takie można znaleźć np. pod adresem http://infona.pol.lublin.pl.
Następnym krokiem będzie narysowanie elementu wieńczącego nasze połączenie śrubowe, a mianowicie podkładki.
Mając tak przygotowane połączenie, czas narysować samo wyrwanie. Zaczniemy zatem od narysowania linii o nieregularnym kształcie po obu stronach trzpienia śruby -- proponuję narysowanie tych linii przy pomocy splajnu, co zapewni miękkie zafalowania naszej linii. Postarajmy się, aby narysowane splajny wystawały ponad linie tworzące połączenie śrubowe.

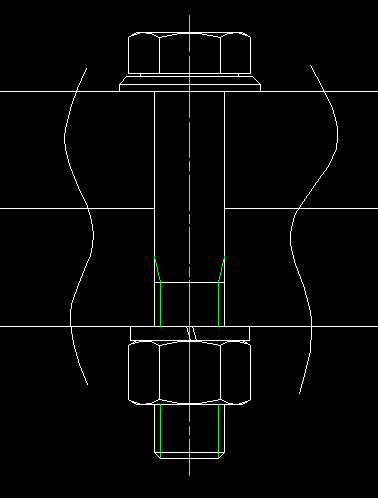

Rys. 5
Teraz, za pomocą polecenia Utnij, możemy odciąć zbędne elementy. Kolejnym krokiem będzie zaznaczenie pól, które chcemy zakreskować. Klikamy narzędzie Kreskowania i wybieramy wskazanie obszarów do kreskowania.
Rys. 6
Następnie wskazujemy obszary, które chcemy zakreskować -- w tym samym czasie wybieramy rodzaj kreskowania:
Rys. 7

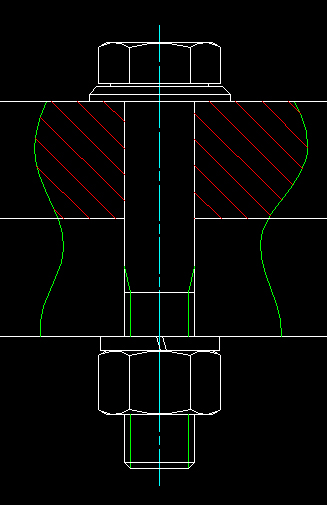

i zatwierdzamy całą operację. Efektem naszej pracy powinno być coś zbliżonego do poniższego rysunku.
Rys. 8

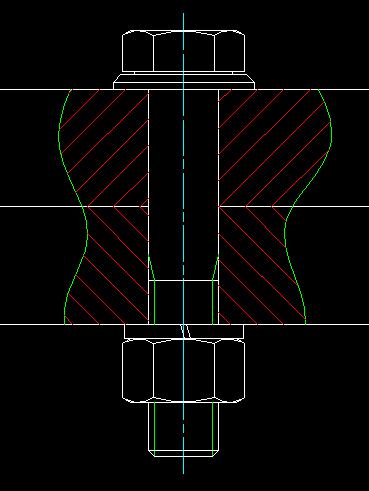

Te same kroki powtarzamy dla dolnej części wyrwania, pamiętając o przestawieniu kąta kreskowania o 45º. Poniższy rysunek prezentuje całkowicie wykonane wyrwanie.

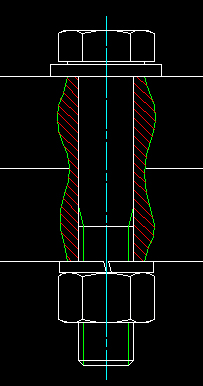

Rys. 9
Kolejnym, ważnym elementem rysunku jest stworzenie przekroju. Przekroje są stosowane przy wielu okazjach, np. jeśli projektant chce pokazać jakiś szczególik na rysunku, który trudno jest pokazać w rzucie lub jeśli wykonanie przekroju jest łatwiejsze i szybsze.

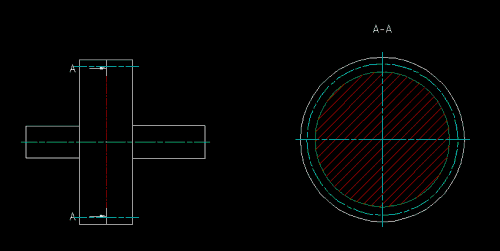

Rys. 10
Często przekroje są stosowane również w rzutach.

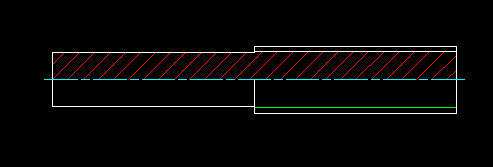

Rys. 11
Jak widać, wykonanie przekroju jest banalne -- po prostu dodajemy kreskowania w odpowiednie miejsca, które normalnie są niewidoczne. Dlaczego piszę o tak banalnej sprawie? Ano, dlatego, że kilka dni temu dostałem rysunek od jednego z projektantów i przekroje zgodnie ze sztuką były zakreskowane, lecz przy pomocy oplecenia Odsuń, a następnie Utnij, a nie przy pomocy polecenia Kreskuj.
Elementem często stosowanym podczas prac projektowych (np. na długich profilach) jest stosowanie przerwań profili.

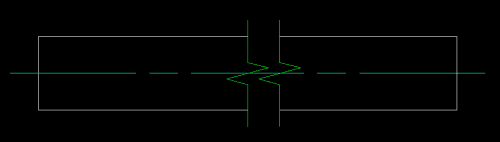

Rys. 12
Jak widać, sprawa jest banalna. Warto jednak wiedzieć, że takie przerwanie robimy na osobnej warstwie i rysujemy je zwykłą linią.
Jestem zdania, że te kilka słów podpowiedzi pozwoli zaoszczędzić Ci, Drogi Czytelniku, kilka ładnych chwil na odkrywanie własnego sposobu rozwiązania tego typu problemów. Kolejna lekcja przeprowadzi nas przez projektowanie bardzo skomplikowanego kształtu, powiedzmy uszczelki. Pozwoli to uzyskać wprawę w posługiwaniu się narzędziami AutoCAD-a.
